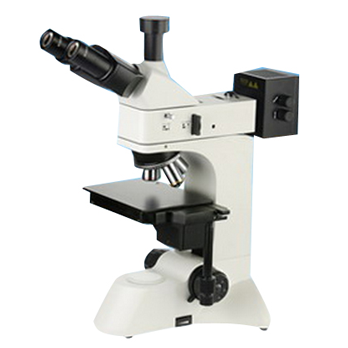

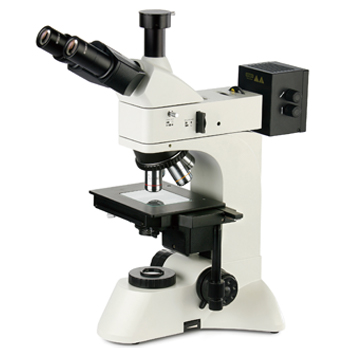

PH-M3203/3220/3230/3230BD正置透反射顯微鏡
- 產品描述
- 技術特點
- 資料下載
-
PH-M3203/3220/3230/3230BD正置透反射顯微鏡適用于對不透明物體或透明物體的顯微觀察。配置落射與透射,采用優良的無限遠光學系統與模塊化功能設計理念、可提供卓越的光學性能與產品系統升級，實現透反射同步或獨立照明，偏光觀察、暗場觀察等功能，產品具有造型美觀，操作方便，圖像清晰等特點，是生物學、金屬學、礦物學、精密工程學、電子學等研究的理想儀器。
產品細節：
● 觀察系統

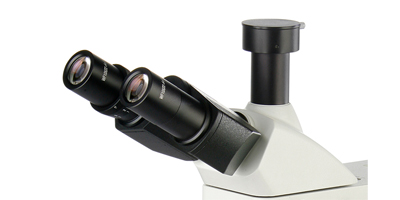

鉸鏈?zhǔn)接^察筒：三目觀察筒，單視度可調，鏡筒30°傾斜，可100%透光攝影，可連接攝像裝置。
目鏡：WF10X大視野平場目鏡，視場范圍Φ22mm，提供了寬闊平坦的觀察空間。
物鏡：配置無限遠長距平場消色差物鏡（無蓋玻片），提供了優良的光學性能。

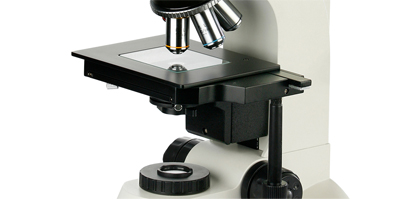

● 載物臺
雙層機械式載物臺，尺寸：210mmX140mm；移動范圍：75mmX50mm，適度的設計理念，使用者操作載物臺時更方便更舒適。

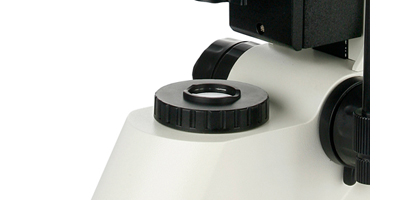

● 透射照明系統
內置式鹵素?zé)粽彰餮b置，能提供清晰鮮明的顯微觀察像。
PH-M3230：6V30W鹵素?zé)?，亮度可調
PH-M3230BD：12V50W鹵素?zé)?，亮度可調
PH-M3230/M3230BD：配置藍濾色片與磨砂玻璃
PH-M3220：配置藍、黃、綠濾色片與磨砂玻璃，集光鏡中內置視場光闌，阿貝聚光鏡N.A.1.25可上下升降。

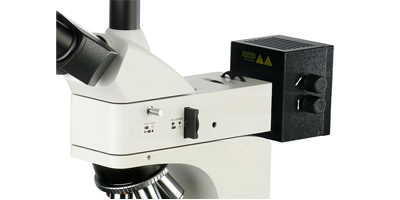

● 落射照明系統
采用鹵素?zé)粽彰鳎炼瓤烧{(diào)），不僅能對通常的明視場觀察法，還能對偏光、暗場觀察法提供清晰鮮明的顯微觀察像。
內置視場光闌和孔徑光闌，能有效控制視場范圍，調節視場襯度，且視場光闌中心可調。
配起偏器（360°旋轉）和檢偏器，可實現偏光觀察。
轉盤式濾色片組，帶黃、綠、藍三種濾色片和磨砂玻璃，為觀察各種樣品提供不同色度的照明。
翻蓋式燈箱設計使更換燈泡更方便、快捷。
● 暗場觀察
配置高品質的明暗視場物鏡與暗場照明裝置，對照明系統的有害光線進行有效消除，使暗視場的成像效果得到了明顯提高。（PH-M3230BD)
● 功能擴展
通過配置攝像觀察附件（CCD接頭、數碼相機接頭、數碼單反相機接頭等）可實現高清晰的數碼攝錄和攝像觀察方式。
-
PH-M3230/M3230BD金相顯微鏡產品主要參數
目鏡筒
30°傾斜，瞳距調節范圍53~75mm
目鏡
大視野 WF10X（視場數Φ22mm）
無限遠平場消色差物鏡
PH-M3203/3220/3230
（配明場物鏡）PL L5X/0.12工作距離：26.1 mm
PL L10X/0.25工作距離：20.2 mm
PL L40X/0.60工作距離：3.98 mm
PL L60X/0.70工作距離：2.08 mm
PH-M3230BD
（配明/暗場物鏡）PL L5X/0.12 BD工作距離：8.05 mm
PL L10X/0.25 BD工作距離：7.86 mm
PL L20X/0.40 BD工作距離：7.2 mm
PL L40X/0.60 BD工作距離：3.0 mm
轉換器
五孔（內向式滾珠內定位）
調焦機構
粗微動同軸調焦，帶鎖緊和限位裝置，微動格值：2μm
載物臺
雙層機械移動式載物臺，外形尺寸：210mmX140mm，移動范圍：63mmX50mm
落射照明系統
PH-M3203/3220/3230
6V30W鹵素?zé)?，亮度可調
PH-M3230BD
12V50W鹵素?zé)?，亮度可調
PH-M3203/3230/3230BD
配置黃、藍、綠濾色片與磨砂玻璃片
PH-M3220
配置黃、藍、綠、紅濾色片
內置視場光欄、孔徑光欄、濾色片轉換裝置、推拉式檢偏器與起偏器
透射照明系統
阿貝聚光鏡NA.1.25可上下升降
集光鏡中內置視場光欄
PH-M3230/3230BD
配置藍濾色片與磨砂玻璃片
PH-M3220
配置藍、黃、綠濾色片與磨砂玻璃片
PH-M3220/3230
6V30W鹵素?zé)?，亮度可調
PH-M3230BD
12V30W鹵素?zé)簦炼瓤烧{(diào)
選配件
目鏡
分劃目鏡10X（Φ22mm）
物鏡
PH-M3203/3220/3230
明場物鏡 20X、50X、80X、100X（干式）
PH-M3230BD
明/暗場物鏡 50X、60X、80X、100X
CCD接頭
5X、1X、0.5X帶分劃尺
攝像儀
USB輸出：130/300/500/1000萬像素
數碼相機接頭
CANON(EF)，NIKON(F)
-
